Капельный полив своими руками из полипропиленовых труб, правила проектирования и особенности монтажа + 15 фото

Одним из важных условий нормальной вегетации растений является регулярное орошение. Систематический уход за грядками и садом отнимает много времени, поэтому требуется оптимизация процесса. Решение данного вопроса важно также с точки зрения экономного расхода ресурсов, что актуально для загородных посёлков, где отсутствует центральное водоснабжение. Далее рассказывается о том, как обустроить капельный полив своими руками из пропиленовых труб, выбрать подходящий материал, усовершенствовать систему автоматикой и датчиками. Монтаж не займёт много времени, а по сложности выполнения доступен даже для подростка.

Варианты обустройства капельной системы

Капельный полив признан садоводами и огородниками одной из самых удобных систем орошения, в особенности, если проводить параллель с ручным способом. В период солнечной активности важно снабдить грядки достаточным количеством жидкости, чтобы обеспечить их жизнедеятельность. Дефицит влаги приводит к ослаблению и гибели растения. Чтобы не проводить каждый день на огороде, рекомендуется обустроить плантацию капельным поливом.

Система с капельницами

Принцип работы системы заключается в прокладке трубопровода по междурядьям с последующим подключением капельниц. Тонкие трубочки обеспечивают доставку воды к каждому растению. Скорость движения жидкости по трубам небольшая, даже при заборе водопроводной воды она успевает прогреваться, поэтому опасаться за саженцы не стоит. Также доступно использование в качестве источника большой ёмкости, в которую набирается вода для отстоя.

Система с капельницами устроена из следующих элементов:

• распределяющей трубы (одна или несколько, параллельно расположенных труб);

• капельниц регулируемого или нерегулируемого типа (каждая их разновидностей делится на компенсационные и некомпенсационные изделия);
• разветвителей, фиксирующихся к подающей магистрали (их именуют ещё пауками);

• фильтрующего приспособления;
• соединительных деталей (могут использоваться любые походящие под трубу элементы – штуцеры, фитинги, компенсаторы давления и пр.);
• старт-коннекторов.

Справка! Собранная без нарушений система полива с капельницами может функционировать достаточно длительный период времени (до 10 лет).

Популярность данного вида орошения обусловлена следующими преимуществами:

• возможность доставлять жидкость к побегам, произрастающим на разных расстояниях друг от друга;
• устройства с регулируемыми капельницами обеспечивают разную интенсивность увлажнения отдельных культур;
• поливочный процесс может осуществляться без непосредственного участия человека.

При выборе данной системы нужно учесть, что трубопровод функционирует лишь в тёплое время года, до начала наступления заморозков его необходимо демонтировать. Большое количество соединительных элементов усложняет монтаж и обслуживание устройства, к тому же придётся сталкиваться с частыми протечками, если при сборке допускались ошибки.

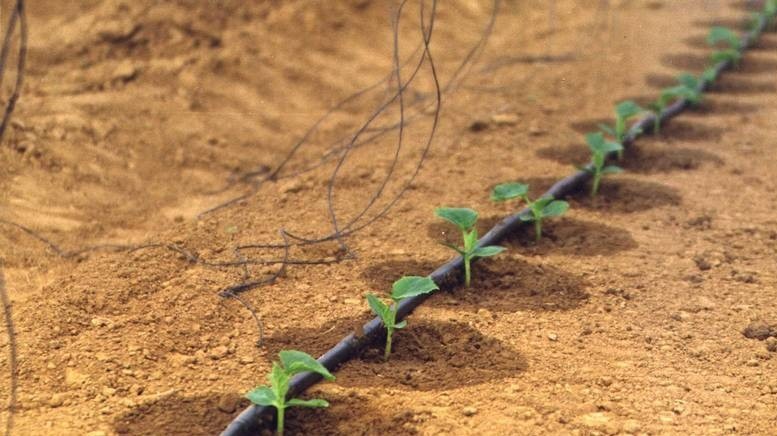

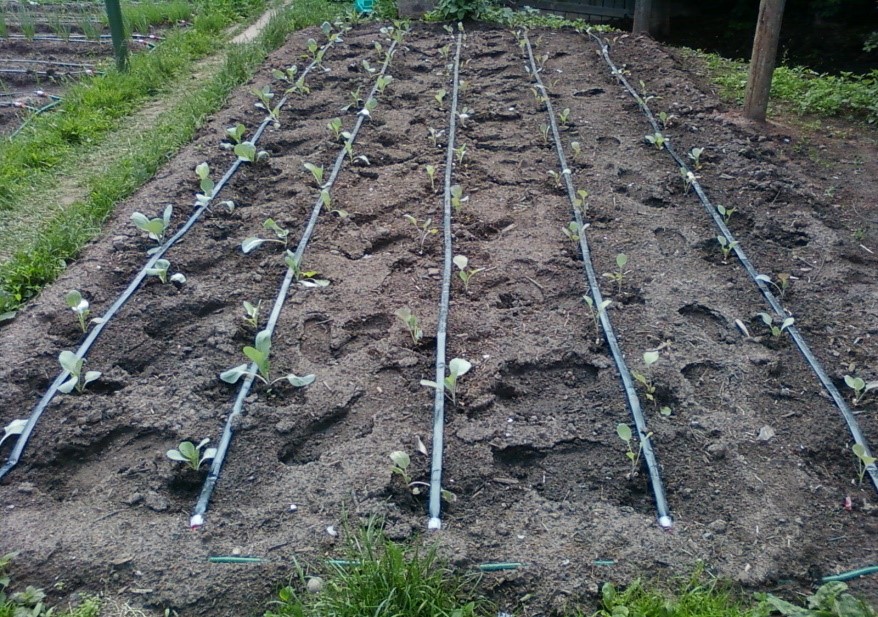

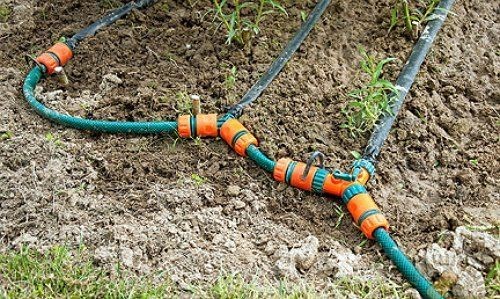

Система с капельной лентой

Устройство данного вида предусматривает монтаж подающей трубы/труб с подсоединёнными лентами. Система отличается быстрой сборкой, но она менее долговечна. Орошение происходит благодаря выходу жидкости через отверстия в лентах, которые проделаны на одинаковом расстоянии друг от друга.

Преимущества ленточной разновидности капельного полива:

• быстрый и простой монтаж;
• доступная цена на материалы;
• лента уже имеет отверстия, не придётся проделывать их вручную.

Нюансы системы:

• возникают сложности при обустройстве оросительной конструкции для культур, растущих на разных расстояниях друг о друга;
• срок эксплуатации не превышает 3-х лет;
• отсутствие возможности регулировать интенсивность потока;
• огородные вредители часто повреждают ленту.

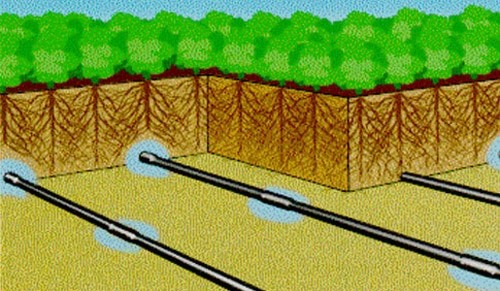

Подземная система

Полипропиленовые трубы в данной системе закапываются в грунт вдоль рядов растений на глубину 10 см. Доставка влаги прямо к корням делает орошение идеальным. Жидкость поступает через трубопровод к встроенным капельницам, которые практически не засоряются землёй.

Подземный вариант полива исключает испарение влаги, пожелтение зелени из-за попадания воды. Расход ресурса экономичный, при проходе между грядками отсутствуют надземные препятствия. Это делает прополку, мульчирование и другие мероприятия по уходу более комфортными.

Длительность эксплуатации подземной системы составляет не менее 5-8 лет. На зимний период разбирать конструкцию нет необходимости. Существенным недостатком является дороговизна комплектующих элементов.

Каждый вариант систем имеет свои плюсы и минусы, выбирать стоит, исходя из бюджета и особенностей грядок. В основе всех схем лежит подающая труба, которая может быть изготовлена из разных материалов. Высокими эксплуатационными характеристиками и доступной ценой отличаются изделия из полипропилена.

Проектирование системы

Начинать работы по сборке системы нужно с проектирования. Процесс предусматривает создание рабочих чертежей, которые помогут определить последовательность подключений и расход материалов. На схеме трубопровода следует указать следующие данные:

• месторасположение источника воды (точка забора в водопроводе, ёмкость, пруд, скважина и др.), в случае, когда точка забора располагается ниже уровня трубопровода, возникает необходимость в установке насоса;
• узлы соединения системы (фитинги, тройники, переходники и другая запорная арматура);
• проход подающей трубы с указанием параметров, количества веток и пр.

Имея на руках готовые чертежи, можно без труда рассчитать объём узлов, требуемых для сборки конструкции.

Что потребуется для работы

Обустройство грядок оросительной системой предусматривает заготовку труб, которые выполняют функцию подающей магистрали, а также капельниц, соединительных фрагментов. Также в схему включаются:

• заглушки;
• краны;
• фильтр (один или несколько) и др. запорная арматура.

Для выполнения работы следует подготовить простой набор инструментов, включающий:

• дрель со свёрлами;
• шило;
• измерительные устройства, маркер;
• плоскогубцы;
• герметик;
• ключи.

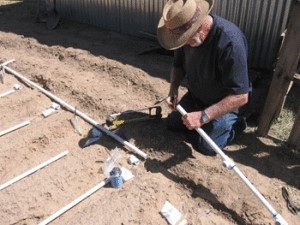

Какие трубы подходят

Подающую магистраль можно сделать из полипропиленовой, ПВХ или полиэтиленовой трубы. Принципиальной важности, из какого материала будет изготовлен трубопровод, нет, всё равно надземную систему нужно демонтировать перед приходом холодов. Но более высокими техническими и эксплуатационными характеристиками отличается труба из полипропилена.

Справка! Полипропиленовые трубы выпускаются с разной маркировкой, что свидетельствует об отличиях технических характеристик. Для подающей магистрали капельного полива подойдут изделия PN10 и PN16. Также можно применять маркировку PN20 и PN25, но это будет нецелесообразная трата денег за избыточные свойства труб для поливочной системы.

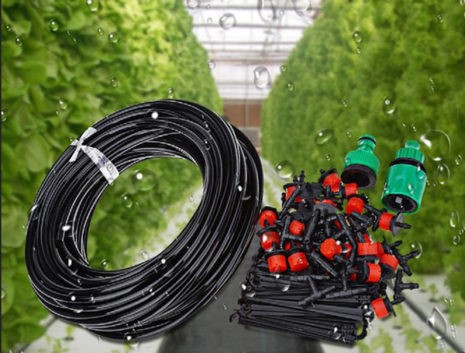

Как подобрать капельницы

Для обустройства полива подбираются капельницы с подходящими характеристиками:

• регулируемые – дают возможность менять интенсивность потока воды;
• нерегулируемые – стабильный режим орошения с определённым потоком воды;

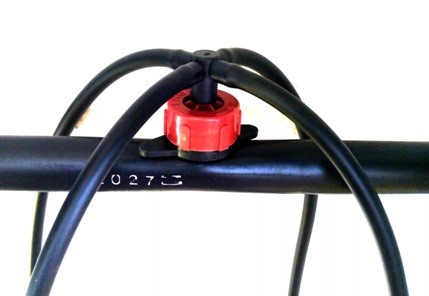

• пауки – узлы оснащены несколькими отводками, что позволяет орошать с одного отверстия в магистрали несколько растений.

Также капельницы классифицируются на следующие разновидности:

• компенсированные – устройства способны реагировать на показатель давления в магистрали (при понижении значения мембрана перекрывает поток);
• некомпенсированные – интенсивность потока снижается в зависимости от длины магистрали.

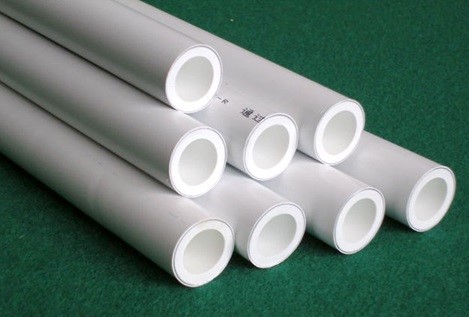

Преимущества труб из полипропилена

По мнению специалистов, монтировать конструкцию капельного полива предпочтительно из полипропилена, что обусловлено высокими эксплуатационными характеристиками PN труб. Среди основных качеств:

• прочность;
• простая технология монтажа;
• лёгкий вес;
• стойкость к атмосферным факторам;
• инертность к влажной и агрессивной средам;
• отсутствие отложений на внутренних стенках после продолжительной эксплуатации;
• длительный срок службы (около 50 лет).

Монтажные работы

Имея на руках рабочие чертежи, несложно расписать последовательность выполнения сборки конструкции. Это поможет избежать многих ошибок и переделок.

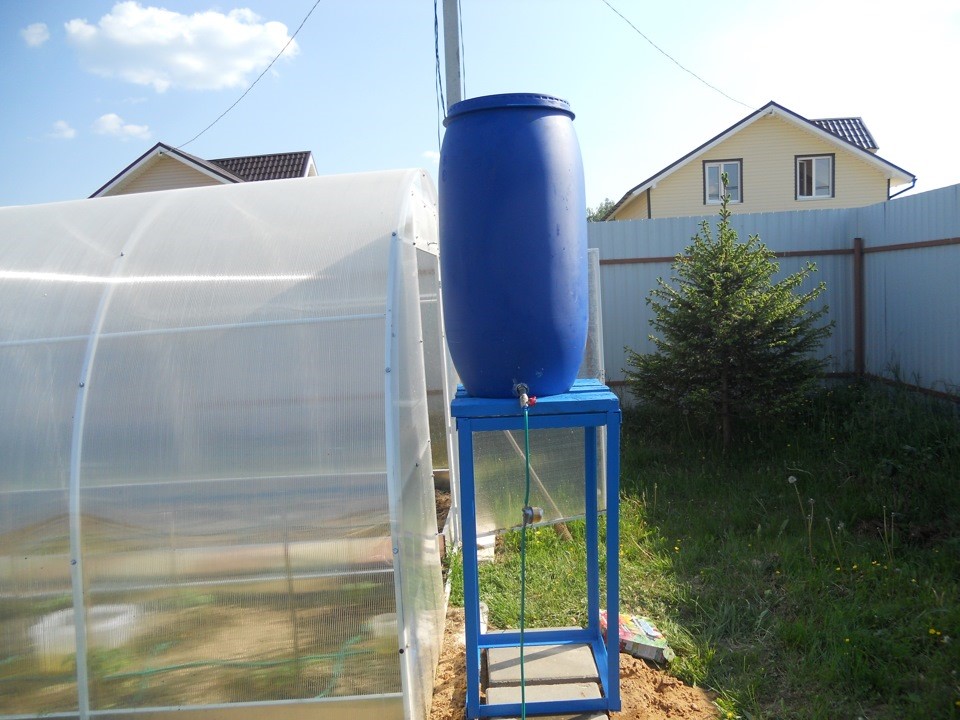

Установка ёмкости

Контейнер размещается в точке выше уровня трубопровода. За счёт большого перепада (около 2-х м) в трубе создаётся необходимое для полива давление. Этого достаточно для орошения 50 м2. Если участок просторней, то имеет смысл поднимать резервуар до 2,5-3 м или оснащать систему насосом.

Последовательность монтажа:

• из металлических труб сварить опору для ёмкости (можно использовать швеллер или брус большого сечения);
• выкопать ямки под опору, подсыпать на дно щебня с песком, уплотнить трамбовкой;
• часть конструкции, которую планируется вкопать в землю, обработать битумной мастикой;
• установить опору и залить цементным раствором, выставив по уровню горизонтали и вертикали;
• после того, как цемент полностью застынет, поднять на опору ёмкость, зафиксировать её крепёжными элементами;
• в нижней части резервуара (5-10 см от донной части) вмонтировать штуцер и кран, перед краном установить фильтр;

• в противоположной стороне контейнера проделать выход для подключения к водопроводу (если имеется такая возможность, в обратном случае заполнение бака осуществляется вручную);
• в патрубок для подсоединения к водопроводу вкрутить запорный клапан с поплавковым механизмом (это необходимо для автоматического наполнения ёмкости поливной жидкостью);
• вывести соединения к водопроводу и трубопроводу капельной системы.

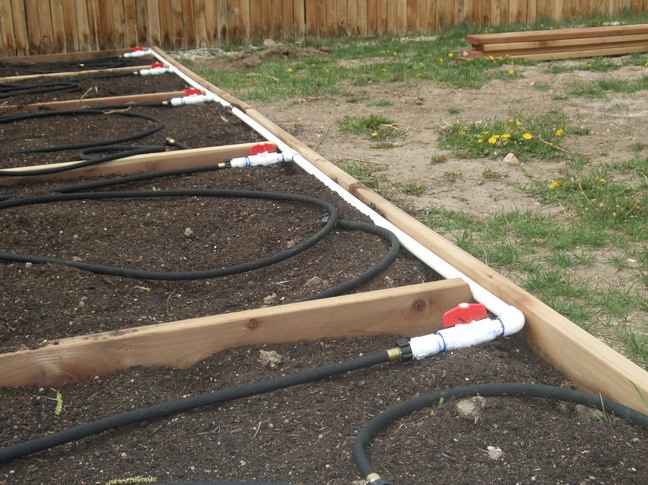

Прокладка труб

Перед монтажом трубопровода из пропиленовых труб нужно ознакомиться с правилами резки и соединения полимерных изделий, чтобы не испортить материал.

Последовательность сборки трубопровода:

• проверить наличие достаточного количества труб, соединительных деталей и другой запорной арматуры;
• раскроить трубы на части, предусмотренные проектными чертежами;
• срезать немного внешней поверхности в зоне будущего стыка;
• подготовить фитинги и переходники;

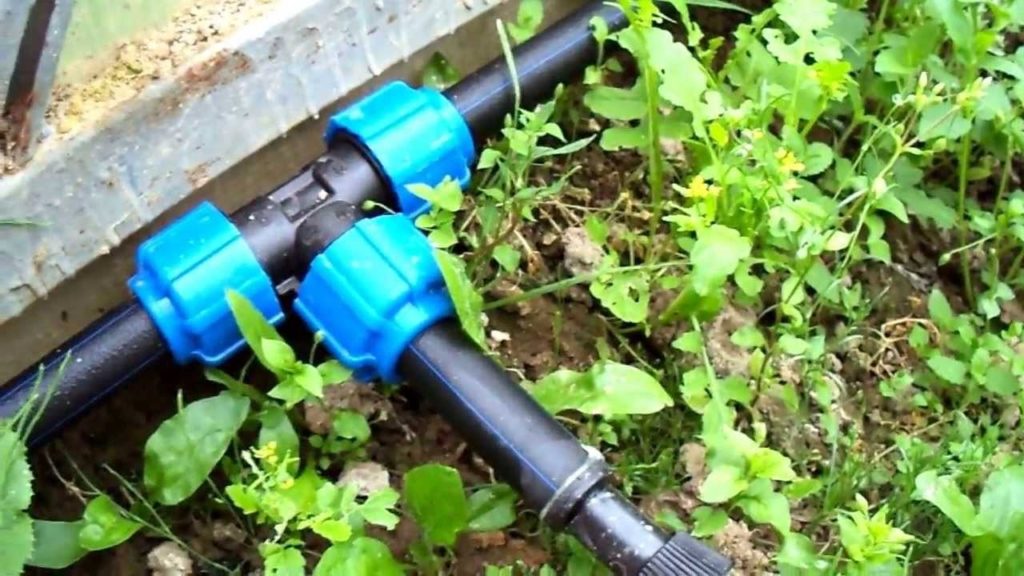

• с помощью разогретого паяльника и специальной насадки выполнить стыковку труб через соединительные элементы;

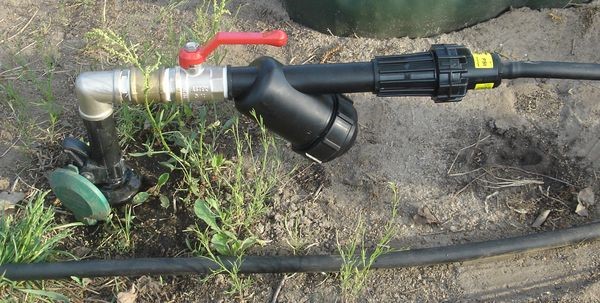

• на входное отверстие трубы накручивается кран (перед ним может устанавливаться дополнительный фильтр);
• дальний конец трубы, не задействованный в поливе, оснащается заглушкой.

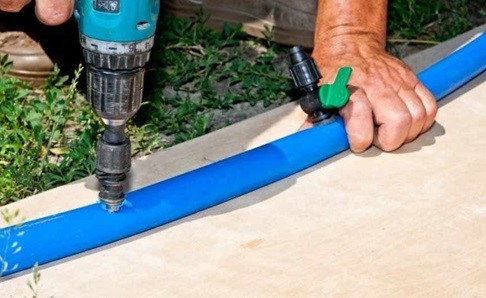

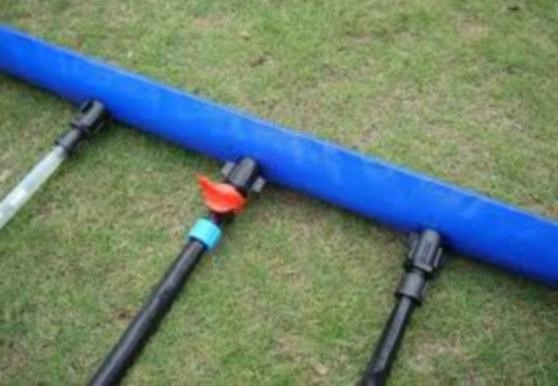

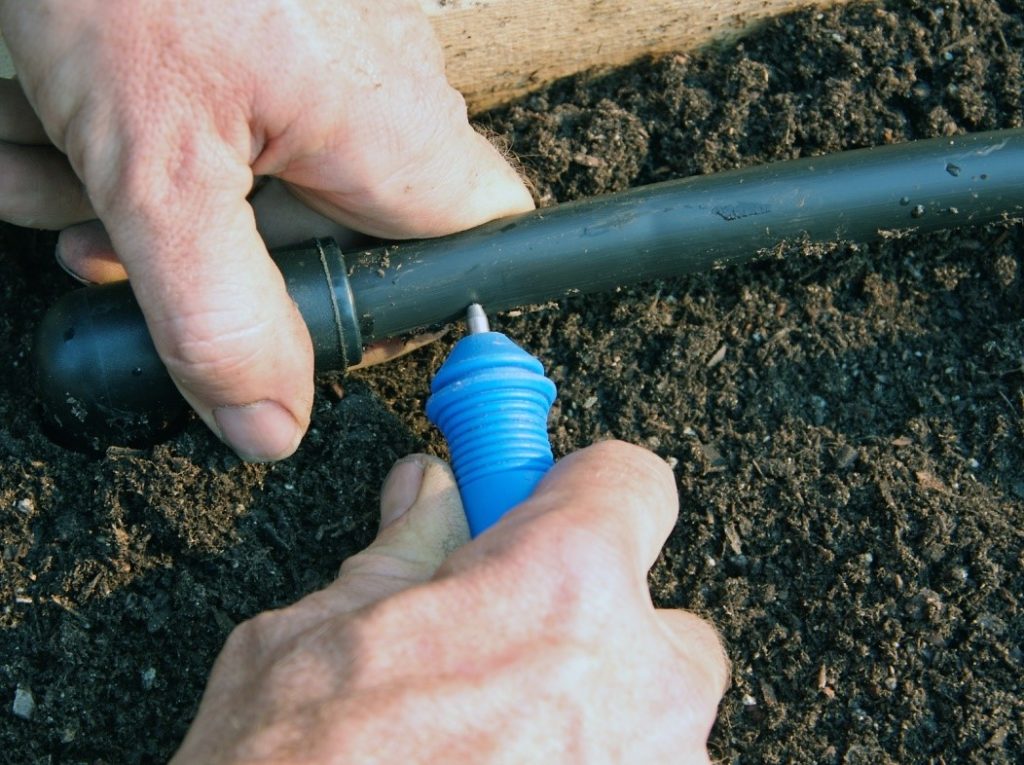

Подсоединение капельниц

Вдоль всей линии трубопровода проделываются отверстия для капельных лент. Соединения выполняются также с помощью фитингов.

Если в ленте уже имеются отверстия, в них вставляют капельницы. Для создания прочного перехода полимерный материал прогревают паяльником. Все стыки хорошо обрабатываются герметиком. В других случаях дыры проделывают в намеченных местах шилом. Концы лент закрываются заглушками.

Важно! В конце монтажа производится пробный запуск системы для проверки герметичности соединений.

Способ усовершенствования системы

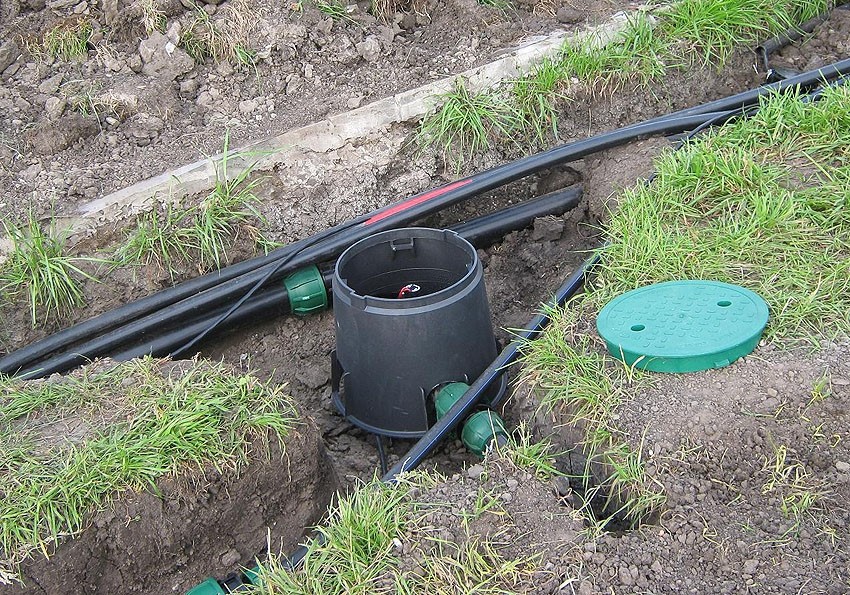

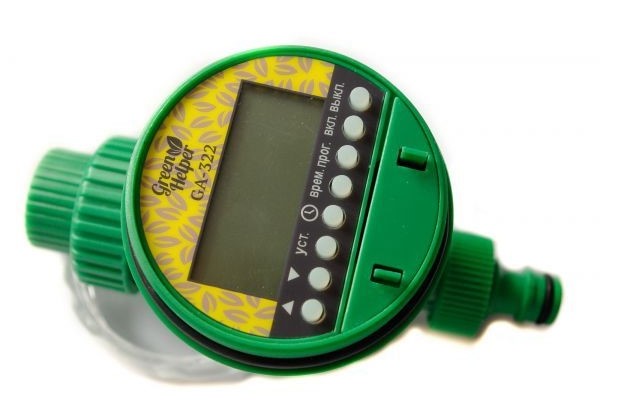

Собственноручно собранную систему полива можно усовершенствовать. Для этого на подающей трубе монтируется микрокомпьютер, обеспечивающий автоматизированное орошение участка. Обычная схема капельного полива требует постоянного присутствия человека, а это не всегда возможно при наличии постоянной работы. Растения не завянут без воды в жаркий период при наличии программированного контролёра. Устройство прибора:

• несколько микросхем с памятью;
• дисплей LCD;
• корпус с кнопками управления.

Контролёр отличается стойкостью к температурным перепадам и влаге. Принцип работы основывается на срабатывании в заданное время электромагнитных клапанов.

Автоматизированный полив существенно облегчает уход за растениями, но стоит учесть, что контролёр не способен учитывать степень влажности почвы: после дождей возможно переувлажнение грунта, а при засухе орошение будет недостаточным. Обойти данный недостаток также можно, оснастив систему специальными датчиками, которые реагируют на изменение погоды и уровень влажности среды.

Рекомендации профессионалов

Процесс сборки конструкции для полива считается простым, но имеет массу нюансов. Специалисты рекомендуют при выполнении работ придерживаться следующих рекомендаций.

• Для получения чистого среза полипропиленовой трубы следует воспользоваться специальными ножницами-труборезами. Альтернативные варианты: канцелярский нож, ножовка по металлу.
• Соединять полипропиленовые детали можно несколькими способами: с помощью паяльника, холодной сварки или путём обжимки деталей. Самый прочный вариант – пайка.
• При выборе ёмкости следует учитывать объём воды для ежедневного полива, режим функционирования системы (к примеру, на неделю) и площадь орошаемого участка. Минимальные параметры бочки – 100 л.
• Для полива можно использовать дождевую воду, но тогда верхнюю часть ёмкости нужно перекрыть мелкой сеткой для защиты от загрязнения воды.

Подытожив технологический процесс и советы опытных мастеров, напрашивается вывод: капельный полив своими руками из полипропиленовых труб сделать посильно каждому. Этим можно сэкономить средства не только на монтаже, но и на ресурсах для полива, если источником является водопроводная вода.
